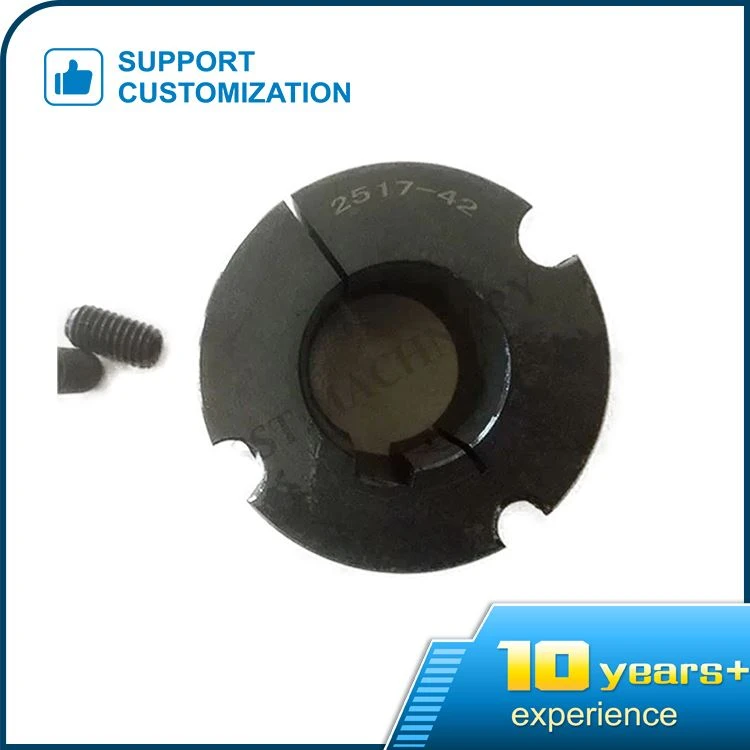

Bucșă de blocare conică Qd

Principiul de proiectare al blocării conice: dintre sistemele de fiting conic, cele mai cunoscute sunt „internațional” și „Morse”. Primul are o conicitate de 3,5 inci pe picior, un unghi de conicitate de 15 grade 48' și nicio capacitate de autoblocare. Sub constrângerea lipsei de forță mecanică, piesele potrivite sunt ușor de separat. Conicul Morse tipic este utilizat pentru a fixa burghiul sau conul de alezare la fixarea axei mașinii-unelte. Conicitatea sa este de 0.625 inci în diametru pe picior de lungime, iar unghiul conului este de 2 grade 59 inchi, ceea ce poate menține capacitatea de autoblocare chiar și în condiții de lubrifiere.

Utilizarea principiului conicității pentru a fixa piesele pe arbore înseamnă, în esență, a converti forța axială în forță radială. Această structură trebuie să poată produce forța maximă de fixare și să facă piesele ușor de separat în același timp. Acest lucru poate fi realizat făcând ca conicitatea să ia cel mai bun unghi (8grad).

Explicați pe scurt forța de potrivire a manșonului conic (bucșă conică 2517): când forța axială forțează manșonul conic în butuc, vor fi generate forțe radiale pe interfața dintre arbore și manșon con, manșonul con și butuc, iar aceste presiuni pot atinge 70-80n / mm2 (pH > PS). Tensiunile de tracțiune circumferențiale și tensiunile de compresiune circumferențiale sunt generate pe suprafața conică a scripetei curelei și a manșonului con, care poate atinge 160-190 n / mm2.

Prin urmare, în proiectarea de potrivire a scripetei și manșonului con (bucșă conică 2517), se determină potrivirea scripetelui și a manșonului con, iar deschiderea arborelui manșonului con trebuie să se încadreze în deschiderea maximă admisă a arborelui.

După ce se găsesc fisuri în manșonul conic (bucșă conică 2517) în timpul utilizării, operatorii nu le vor manipula fără autorizație, ci trebuie identificate și reparate de către profesioniști. Dacă fisura este superficială, suprafața poate fi prelucrată înainte de testarea nedistructivă. Dacă nu există fisuri, poate fi folosit din nou. Dacă mai există crăpătură, aceasta va fi casată. Mărimea specifică a reparației va fi stabilită de tehnicieni profesioniști.
