Înainte de a selecta o montare hidraulică, trebuie mai întâi să determinați dacă firele sale se vor potrivi cu furtunul pe care l-ați selectat. Măsurarea și identificarea fitingurilor se face cu ușurință, dar trebuie să aveți instrumentele corecte. Aceste instrumente includ etriere ID/OD și indicatoare de pasare a firului.
Fitura 1

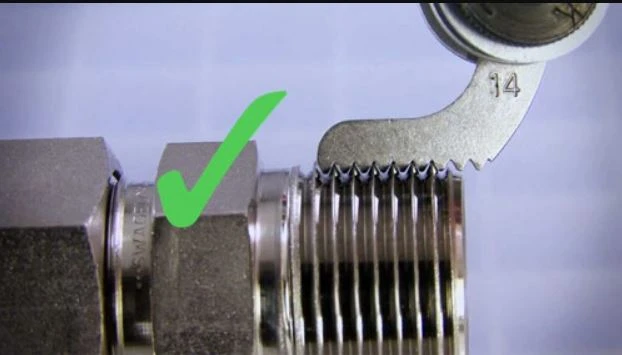

1)Folosind gabaritul pasului firului, așa cum se vede în figura 1, pur și simplu plasați dinții ecartamentului pe fire până când se găsește o potrivire strânsă. Asigurați-vă că nu există nici un decalaj între dinții ecartamentului și montarea. Dacă montarea nu este nouă sau uzată, este posibil să aveți dificultăți în a găsi un meci, astfel încât cel mai bine este să utilizați întotdeauna accesorii noi. Producătorii de montare oferă ghiduri de identificare a firului fie în broșuri, fie pe site-urile lor web, deci trebuie pur și simplu să potriviți măsurarea firului cu diagramele relevante.

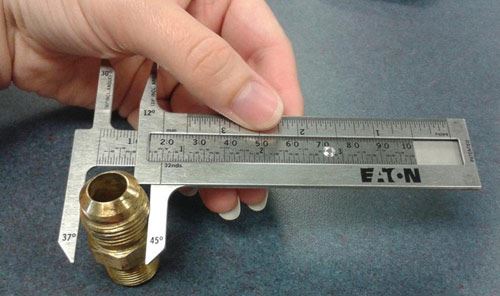

Pentru a măsura diametrul exterior al firului (sau firul masculin), plasați etrierul ID/OD în jurul firelor de montare pentru o potrivire perfectă, așa cum se arată în figura 2. Pentru diametrul interior (sau firul feminin), introduceți etrierul în fiting pentru măsurarea corectă și potriviți-vă cu diagramele de date ale producătorului.
De asemenea, trebuie să știți dacă montarea este conică sau paralelă, adică fie într-un unghi, fie măsurând aceeași lățime de la un capăt al firelor la celălalt.
Înțelegerea unora dintre cele mai comune tipuri de conectori va ajuta la identificarea și măsurarea acestora în ghidurile de identificare a firului. Nptf (National Pipe tapered fuel) conectori sunt utilizate în aplicații de putere fluidă, deși nu este recomandat. Alte modele comune sunt NPT, SAE J514 JIC/37°, SAE J1926 straight thread O-ring boss, SAE J512 45°, SAE J1453 O-ring face seal, CONECTORI ISO și DIN, printre altele.
